Sådan vælger du en UHF RFID-læserantenne

En UHF RFID-læserantenne bør vælges til den læsezone, du har brug for, ikke for det største forstærkningstal i et katalog. Et 12 dBi panel kan være nyttigt, når du har brug for et fokuseret felt mod en kontrolleret bane eller et fjernt målområde, men den samme antenne kan være et dårligt valg til en døråbning, hylde eller arbejdsstation, hvor uønskede aflæsninger betyder mere end maksimal afstand.

Den praktiske udvælgelsesrækkefølge er: målmarked og frekvensbånd → påkrævet læsezone → tag-orientering → forstærkning og strålebredde → monteringsposition → kabel og stik → læsereffekt og regulatorisk grænse → pilottest. Denne vejledning fokuserer på denne ingeniør- og indkøbsopgave for passive UHF/RAIN RFID-læsersystemer.



Definer læsezonen, før du sammenligner antenner

"Lang rækkevidde" er ikke et komplet krav. En nyttig læse-zonespecifikation beskriver, hvor tags skal fanges, og hvor de ikke skal fanges.

En havnedør, der skal identificere paller, der krydser en døråbning, har et andet antenneproblem end en lagergang, hvor en operatør ønsker bred dækning. Den første kan have gavn af et mere retningsbestemt felt. Den anden kan have brug for flere kontrollerede zoner i stedet for et panel med høj-forstærkning, der forsøger at dække alt.

Det er derforlæse rækkeviddeoglæse zoneskal behandles som forskellige krav. Rækkevidde er et afstandsresultat under et sæt forhold. Læsezonen er det tre-dimensionelle område, hvor et tag faktisk kan deltage i arbejdsgangen.



Match antennen til det regionale UHF-bånd

UHF RFID bruger ikke én identisk radioplan på verdensplan. DeRAIN Alliance spektrum vejledningviser, at passive UHF RFID-allokeringer er forskellige fra region til region. I USA kortlægger RAIN-systemets designvejledning den amerikanske indstilling til FCC Part 15.247 og det velkendte 902–928 MHz-bånd. Europæiske implementeringer bruger almindeligvis 865–868 MHz, med et øvre europæisk bånd omkring 915-921 MHz også defineret i den nuværende RAIN-vejledning.

Anskaffelsesreglen er enkel: Antennen skal dække den frekvensplan, som læseren rent faktisk vil bruge i mållandet. En 902–928 MHz-antenne er ikke automatisk den rigtige antenne til en læser, der er konfigureret til et andet regionalt bånd, selvom begge produkter er beskrevet som "UHF RFID".

For multinationale implementeringer skal du dokumentere destinationslandene, før du vælger én antenne-SKU for hvert sted. Bekræft læserens regionale konfiguration, antennens driftsbånd og reglerne for lokal udstrålet-strøm sammen.



Forstå, hvad antenneforstærkningen virkelig ændrer sig

Antenneforstærkning beskriver, hvor stærkt en antenne koncentrerer energi i bestemte retninger sammenlignet med en ideel reference. Højere forstærkning skaber ikke gratis RF-effekt. Det omfordeler den tilgængelige energi til et mere fokuseret strålingsmønster.

Det praktiske resultat er normalt en afvejning- mellem rækkevidde og dækningsform. DeVoyantic RAIN RFID-antennevalgsvejledningopsummerer det samme forhold: antenner med højere-forstærkning passer til fokuserede længere-aflæsninger, mens antenner med lavere-forstærkning ofte er bedre til bredere-dækning. Strålebredde og det fulde strålingsmønster skal derfor aflæses sammen med forstærkning.

Et 12 dBi tal i sig selv fortæller dig ikke:

• hvor bredt det nyttige felt er ved den faktiske monteringsafstand;
• om nærliggende baner eller stativer også vil blive forsynet med strøm;
• hvordan antennen opfører sig bag eller ved siden af ​​panelet;
• hvor meget RF-strøm der går tabt i koaksialkablet;
• hvordan tagget reagerer på det rigtige produkt;
• eller om lokale udstrålede-effektgrænser kræver, at læserens output reduceres.

Når du sammenligner antenner, skal du spørge efter de vandrette og lodrette strålebredder og, hvor det er tilgængeligt, strålings-mønstret plots. En høj forstærkningsværdi med en smal stråle kan være præcis, hvad en køretøjsbane har brug for, og præcis hvad et bredt modtageområde ikke behøver.



Brug strålebredde til at kontrollere, hvor læsninger sker

Strålebredde beskriver vinkelbredden af ​​hovedstrålingsloben, almindeligvis omkring de punkter, hvor effekten er faldet med 3 dB fra toppen. Det er ikke en hård væg: tags kan stadig læses uden for den nominelle strålebredde, fordi sidesløjfer, refleksioner og tagfølsomhed også har betydning.

Alligevel er strålebredde et af de mest nyttige dataarkfelter til at forudsige, om en antenne sandsynligvis vil skabe en bred eller koncentreret læsezone.

Hvis et system fejler, fordi det læser for mange tags uden for arbejdsgangen, er en antenne med højere-forstærkning ikke automatisk en opgradering. Rettelsen kan være et andet strålemønster, lavere læsereffekt, en anden monteringsvinkel, afskærmning, en anden tagplacering eller en anden antenneplacering.



Vælg Lineær eller Cirkulær Polarisation Fra Tag Orientation

Polarisering beskriver orienteringen og opførselen af ​​antennens elektriske felt. I UHF RFID påvirker polarisationsjusteringen, hvor effektivt energi kobles mellem læseantennen og tagantennen.

Lineær polariseringer attraktivt, når tag-orienteringen er kontrolleret og konsekvent justeret med læserfeltet. At koncentrere energi i én polarisering kan give en stærk kobling til en justeret tag.

Cirkulær polariseringer mere tilgivende, når tags ankommer i forskellige vinkler. Voyantics antennevejledning anbefaler det til applikationer, hvor tag-orientering er uforudsigelig, mens lineær polarisering passer bedre til kontrolleret orientering.

Dette er ikke en regel om, at "cirkulært er bedre." Det er en afvejning-. Hvis hver kartonetikette passerer læseren i en kendt retning, kan en korrekt justeret lineær antenne være effektiv. Hvis etuier roterer, tøj hænger i forskellige vinkler, eller køretøjer placerer forrudemærker inkonsekvent, kan cirkulær polarisering reducere orienteringsfølsomheden.

For portaler og transportører skal du teste den værste realistiske tag-vinkel i stedet for kun den ideelle flade-på position. Et system, der fungerer på en statisk prøve, kan stadig gå glip af bevægelige tags, når orienteringen ændres.



Læserstrøm, kabeltab og antenneforstærkning udgør ét RF-budget

Læserens konfigurerede udgangseffekt er ikke den samme som den effekt, der leveres til antennen, og ingen af ​​tallene alene fortæller dig det udstrålede felt.

Et nyttigt første-forhold er:

Omtrentlig EIRP=læser ført strøm − kabel- og stiktab + antenneforstærkning.

Den nøjagtige overholdelsesberegning afhænger af de lovgivningsmæssige rammer og hvordan antenneforstærkningen er specificeret, men indkøbslektionen er ligetil:læsereffekt, kabeltab og antenneforstærkning skal gennemgås sammen.

Et langt coax-løb kan fjerne en meningsfuld del af RF-effekten, før den når antennen. Tilføjelse af en antenne med høj-forstærkning kan genoprette feltstyrken i én retning, men det kan også skabe en smallere zone eller skubbe systemet mod en regulatorisk udstrålet-effektgrænse. RAIN Alliance-systemdesignvejledningen behandler eksplicit tilladt udstrålet strøm som en regional indstilling snarere end et universelt nummer.

Inden du bestiller, skal du notere:

• læsermodel og antenne-porttype;
• planlagt gennemført effektindstilling;
• koaksialkabeltype og længde;
• stik og adapter antal;
• antenneforstærkning;
• regional frekvensprofil;
• og det lovmæssige udstrålede-strømloft, der gælder på installationsstedet.

Kompenser ikke for en dårligt placeret antenne ved blot at øge effekten, indtil mærkerne læses. Det kan udvide den forkerte læsezone og skjule det faktiske geometriproblem.



Tjek stikket, kablet og 50-Ohm RF-stien

De fleste UHF-læserantennesystemer bruger en 50-ohm RF-sti, men de fysiske stik varierer. Antenner kan bruge N-type, SMA, RP-TNC eller andre stik, mens læserporte kan bruge et andet format. Det nødvendige kabel skal derfor have det korrekte stikkøn og interface i begge ender.

Stikkompatibilitet er let at overse, fordi antennen og læseren begge kan være elektrisk egnede, men stadig ikke kan tilsluttes uden en adapter. Hver ekstra adapter tilføjer også endnu et mekanisk led og noget RF-tab.

For længere kabelføringer skal du bede om kabeldæmpningen ved den faktiske UHF-frekvens i stedet for at bruge en generisk "kabel med lavt-tab"-beskrivelse. Hold unødvendig kabellængde ude af installationen, og før kablet, så det er beskyttet mod gentagen bøjning, knusning og vejrpåvirkning.

VSWR er et andet nyttigt dataarkfelt. En lavere VSWR inden for det tilsigtede bånd indikerer generelt en bedre impedansmatch og mindre effekt, der reflekteres tilbage mod læseren. Det er værd at tjekke, men en god VSWR beviser ikke, at antennen skaber den rigtige læsezone.



Monteringsposition kan betyde mere end én dB mere forstærkning

RFID-antennes ydeevne ændres, når installationen ændres. Højde, hældning, afstand fra metalstrukturer, nærliggende vægge, gaffeltrucks, stativer, væsker og naboantenner påvirker alle feltet, der ses af mærket.

For en panelantenne dokumenteres det påtænkte monteringspunkt og fjernlysets midterlinje. Kontroller derefter den faktiske tagsti. Et panel, der er monteret højt på en væg, men rettet parallelt med tagbevægelsen, kan yde dårligere end en antenne med lavere-forstærkning placeret i den korrekte vinkel.

Nærliggende metal kan reflektere UHF-energi og skabe multipath. Refleksioner kan hjælpe et tag på ét sted, mens det opretter et nul på et andet. Væsker og tætte produktbelastninger kan absorbere energi. Disse effekter er grunden til, at en tom-lagertest og en fuldt indlæst lagertest kan give forskellige resultater.

Udendørs installationer tilføjer mekaniske krav, der er uafhængige af RF-ydelse. Hvis antennen vil blive udsat for regn, støv, sollys, temperaturcykler eller vind, skal du angive den påkrævede kapslingsklassificering, beslag, monteringsoverflade, kabeltætning og miljøgrænser. Udled ikke udendørs egnethed fra en ABS-radom alene.



Behandl ikke "Maksimal udgangseffekt" som en -læseområdespecifikation

Nogle antenneproduktsider angiver en maksimal RF-indgangseffekt-. Denne værdi beskriver, hvor meget RF-effekt antennehardwaren er designet til at tåle. Det betyder ikke, at RFID-systemet skal fungere ved den effekt, og det forudsiger ikke taglæseafstand.

Passive UHF RFID-systemer er begrænset af læseren, regionale radioregler, antenneforstærkning, kabeltab, tagfølsomhed og det fysiske miljø. En meget høj antenneeffekt-håndteringsvurdering kan være irrelevant i en lovlig fast-læserinstallation, der opererer med meget lavere effekt.

For indkøb skal du prioritere de specifikationer, der former RFID-læsezonen: driftsbånd, forstærkning, strålebredde, polarisering, impedans, VSWR, forside-til-bagside-adfærd, stik, miljøklassificering og monteringsmetode.



Når en 12 dBi-antenne giver mening

En høj-forstærkningsantenne på 12 dBi kan være en rimelig kandidat, når projektet har brug for et koncentreret felt over en relativt lang vej, og målområdet er godt kontrolleret. Eksempler kan omfatte køretøjsidentifikation, en defineret udendørs vognbane, et kontrolpunkt med lang gang eller et andet punkt, hvor antennen kan rettes bevidst.

Inden du godkender det, skal du besvare fire spørgsmål:

1. Dækker strålen hele den påkrævede tagbane?En smal stråle kan skabe blinde vinkler, hvis mærket bevæger sig uden for sin hovedlap.
2. Når strålen også uønskede tags?En lang-antenne kan skabe kryds-aflæsninger fra nærliggende aktiver, hvis geometrien ikke er kontrolleret.
3. Passer polariseringen med tag-orienteringens virkelighed?Høj forstærkning fikserer ikke polarisationsuoverensstemmelse.
4. Kan læserens effekt konfigureres til at overholde den lokale udstrålede-effektgrænse?Antenneforstærkning er en del af RF-budgettet.

Hvis nogen af ​​disse svar er uklare, er "12 dBi" stadig kun et katalognummer, ikke et godkendt systemdesign.



Byg tilbuddet omkring læsebegivenheden

En antenne-RFQ bliver meget mere nyttig, når den beskriver læsehændelsen i stedet for kun at bede om "en lang rækkevidde UHF RFID-antenne."

For direkte læser sourcing, denSyntek UHF RFID-læserkategorier det passende kommercielle næste skridt. Læservalg og antennevalg bør stadig valideres som ét RF-system i stedet for som to uafhængige katalogkøb.



Valider antennen i Real Read Zone

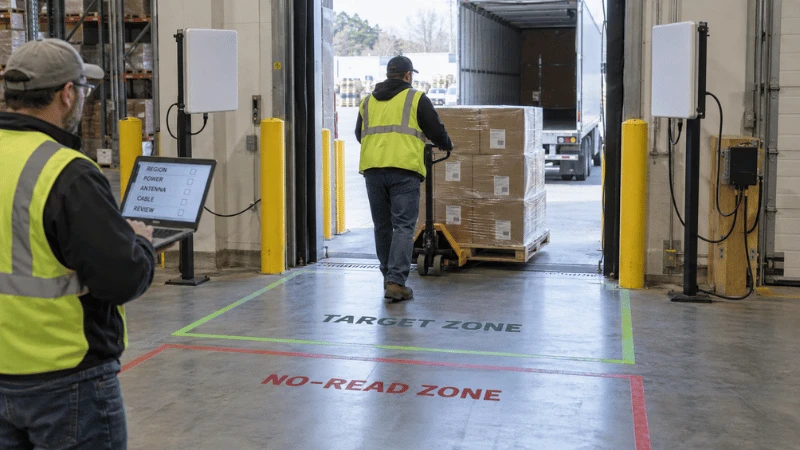

Antennevalg er ikke afsluttet, når databladene matcher. Det sidste trin er en pilot ved hjælp af den faktiske læser, antenne, kabel, tags, mærkede emner og monteringsgeometri.

Kør testen gennem de driftstilstande, der kan ændre RF-adfærd:

• minimum, normal og maksimum tag-population;
• bedste og værste forventede tag-orientering;
• tomme og fyldte reoler eller paller;
• stationære og bevægelige tags, hvor bevægelse er en del af arbejdsgangen;
• normal læsereffekt og enhver lavere-effektindstilling, der tages i betragtning;
• tilstødende mærkede genstande, der ikke bør fanges;
• døre, køretøjer, gaffeltrucks eller andre store metalgenstande i deres normale positioner;
• og den påtænkte produktionskabellængde frem for et kort bænkkabel.

Acceptkriteriet bør være knyttet til forretningsbegivenheden: korrekte tags fanget inden for den tilsigtede zone, uacceptable krydslæsninger kontrolleret uden for den og gentagelig drift under realistiske forhold. En separat system-testplan kan derefter definere de nøjagtige tærskler for bestået/ikke bestået for implementeringen.

Hvis projektet har brug for en bredere valideringsramme efter at antennen er valgt, så brug Synteks vejledning tilTest af RFID-system før implementering.



Udvælgelsesreglen

Vælg en UHF RFID-læserantenne i denne rækkefølge:

område og frekvens → læse-zonegeometri → tag-orientering → forstærkning og strålebredde → polarisering → montering → kabel og stik → læsereffekt og regulatorisk grænse → pilottest.

Denne rækkefølge forhindrer den mest almindelige katalogfejl: at vælge den højeste dBi-antenne først og prøve at tvinge installationen til at passe den senere.

Den bedste antenne er ikke den, der læser længst i åbent rum. Det er den, der opretter den nødvendige læsezone med de faktiske tags og læseren, samtidig med at uønskede læsninger holdes under kontrol.
