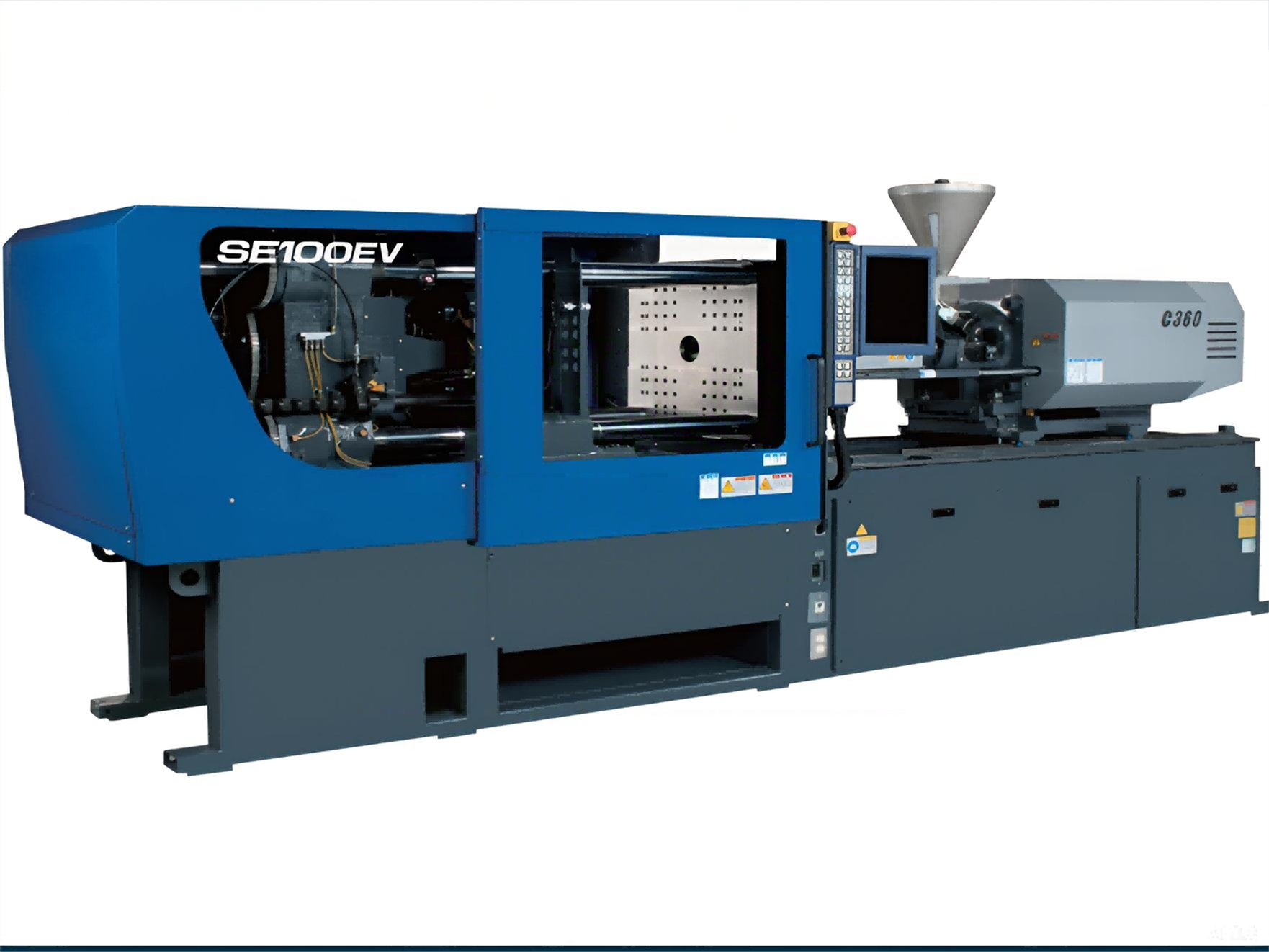

Sprøjtestøbemaskine
Gå ind på et hvilket som helst plastfabriksgulv, og den rytmiske klunk- fra sprøjtestøbemaskiner sætter tempoet. Disse arbejdsheste skubber smeltet polymer ind i stålhulrum tusindvis af gange om dagen og spytter alt fra flaskehætter til instrumentbrætter til biler. Teknologien kan spores tilbage til modificeret-støbeudstyr fra 1800-tallet, selvom det virkelige gennembrud kom, da tyske ingeniører fandt ud af, hvordan man bruger en roterende skrue i stedet for et simpelt stempel. Det skruedesign fra 1950'erne forbliver rygraden i moderne maskiner.

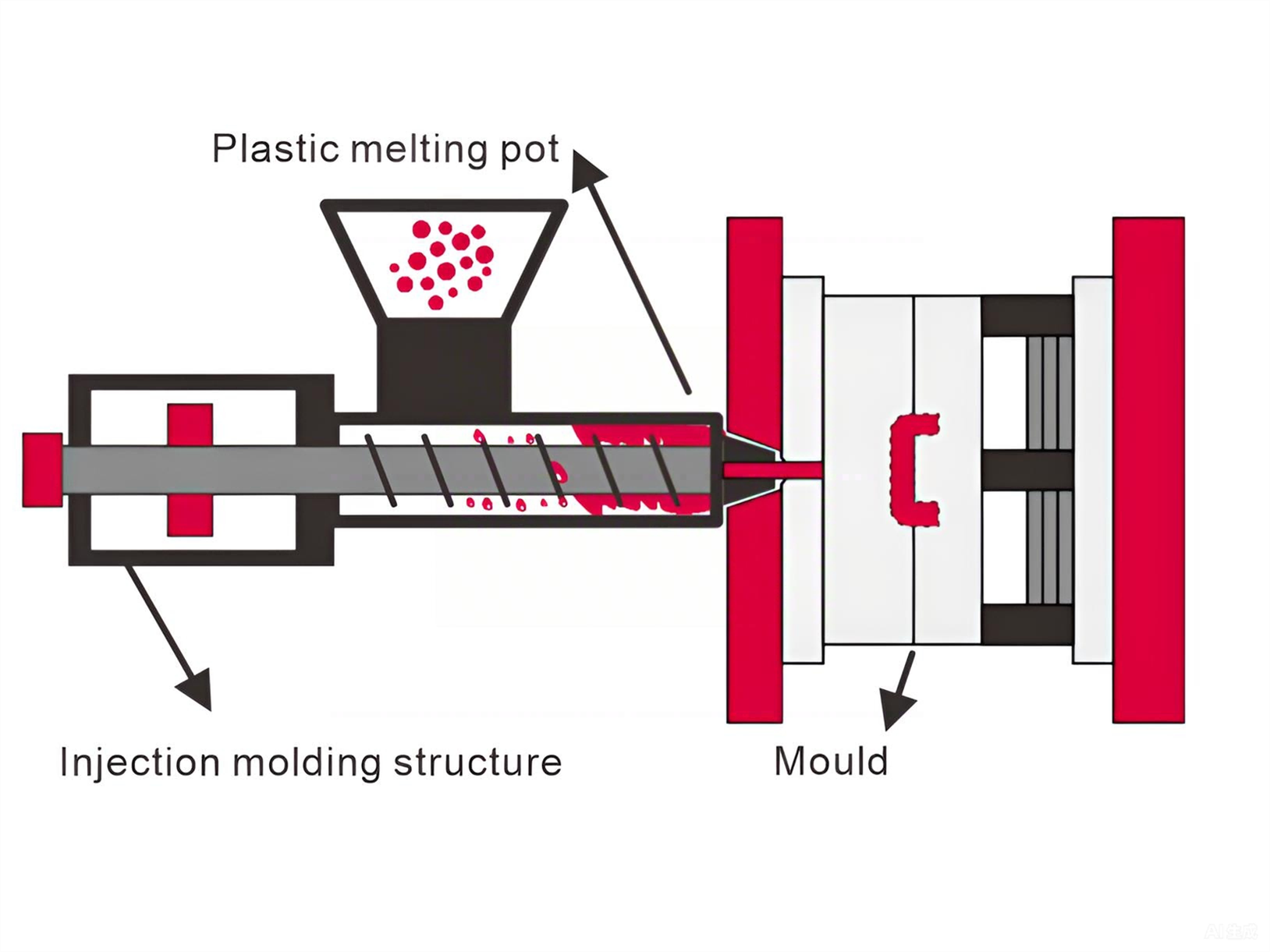

Hvordan processen faktisk fungerer
Tønden sidder vandret på de fleste maskiner, pakket ind i varmebånd, der bringer temperaturer overalt fra 180 grader til over 300 grader afhængigt af harpiksen. Pellets falder fra tragten ned i fødehalsen. Det er her, skruen får sit hold-, mens den roterer, flyver langs sin længde og griber materialet og trækker det fremad. Kombinationen af tøndevarme og mekanisk forskydning fra skruevirkningen smelter plastikken gradvist. Når materialet når fronten, er det en homogen smelte klar til injektion.
Under plastificeringen bakkes skruen op, da smeltet materiale ophobes foran den. Modtryk påført gennem det hydrauliske system styrer, hvor meget modstand skruen føler, mens den trækkes tilbage. For lidt modtryk og du får inkonsekvent smeltning. For meget, og du risikerer at nedbryde varme-følsomme materialer. At få denne balance rigtigt adskiller en kvalitetsdel fra skrot.
Når der er samlet nok materiale til skuddet, holder skruen op med at rotere. Maskinen venter på signalet om, at afkølingen er afsluttet på den forrige del. Formen lukker, spænd tonnagen bygges, og skruen støder fremad. Injektion sker hurtigt-påfyldningstider under to sekunder er almindelige for små dele. Smelten strømmer gennem dysen, ned i indløbet, gennem løbere, forbi porten og ind i hulrummet.
Paknings- og holdfaserne følger straks. Skruen opretholder et fremadrettet tryk for at kompensere for krympning, da plastik afkøles mod det kolde formstål. Holdning fortsætter, indtil lågen fryser fast. På det tidspunkt kan der ikke komme mere materiale ind i hulrummet uanset tryk. Maskinen skifter til plastificering af det næste skud, mens delen fortsætter med afkøling.
Cyklus slutter, når delen er størknet nok til at skubbes ud uden vridning. Skimmelsvamp åbner, ejektorstifter brænder, del falder. Hele sekvensen kan tage 15 sekunder for en tynd-vægsbeholder eller flere minutter for en tyk strukturel komponent.
Maskinens hardware
Spændesystemer kommer i tre varianter. Toggle-maskiner bruger mekaniske koblinger, der multiplicerer kraften nær den lukkede position-stor effektivitet, men mekanismen har brug for regelmæssig smøring og eventuel udskiftning af bøsninger. Direkte hydrauliske maskiner skubber den bevægelige plade med en stor-cylinder. Enklere mekanisk, selvom de forbrænder mere olie og flytter al den væske. Hybride konfigurationer bruger servomotorer til positionering med hydraulisk hjælp til endelig spændekraft.
Dimensjonering af klemmetonnage følger en grundlæggende regel: projiceret delareal gange hulrumstryk. En del på 100 kvadratcentimeter, der kører ved et hultryk på 500 bar, kræver minimum 50 metriske tons. De fleste butikker tilføjer 10-20 % sikkerhedsmargen. Underdimensioneret klemmetonnage dukker straks op som blink ved skillelinjens tynde finner af plastik, der presser ud, hvor formhalvdelene mødes.
Injektionsenheden boltes til den stationære stempelside. Tøndediameter og skrue L/D-forhold bestemmer skudkapacitet og blødgøringshastighed. Generelle-skruer har en længde på 20:1-til-diameter med et kompressionsforhold omkring 2,5:1. Barriereskruer forbedrer smeltekvaliteten for semi-krystallinske materialer. Blandingssektioner hjælper med farvekoncentrat-spredning.
Servo-hydrauliske drev har stort set erstattet faste-fortrængningspumper på nyere udstyr. Motoren kører kun så hurtigt som nødvendigt i den aktuelle fase, hvilket reducerer energiforbruget med 30-50% sammenlignet med ældre maskiner, der kører konstant omdrejningstal med flow dumpet over aflastningsventiler.
Kørsel af maskinen
Valg af temperaturindstillingspunkt starter med harpiksproducentens behandlingsdatablad. Zonetemperaturerne stiger typisk bagfra til fronten, hvor dysen kører varmest for at forhindre frysning-af. For polypropylen kan den bagerste zone sidde ved 190 grader, de midterste zoner ved 210-220 grader, foran ved 230 grader og dysen ved 240 grader. Faktisk smeltetemperatur målt med et pyrometer løber ofte 10-15 grader højere end frontzonens sætpunkt på grund af forskydningsopvarmning.
Skruehastighed under genopretning påvirker både cyklustiden og smeltekvaliteten. Hurtigere rotation forkorter genvindingen, men genererer mere forskydningsvarme. Varme-følsomme materialer som PVC og POM har brug for langsommere hastigheder. Skruen skal være færdig med at blødgøre, før afkølingstimeren udløber-ellers venter skruen i tomgang, og cykluseffektiviteten falder.
Injektionshastighedsprofiler fortjener opmærksomhed på komplekse geometrier. Langsom begyndelseshastighed forhindrer jetting gennem små porte. Acceleration i midten af-slag fylder det meste af hulrummet hurtigt. Den endelige deceleration undgår trykspidser ved pakningsovergang. Moderne controllere håndterer hastighed i flere-trin med præcise omskiftningspunkter baseret på skrueposition.
Pakningstrykket løber typisk 60-80 % af spidsindsprøjtningstrykket. Varighed afhænger af portens dimensioner og materiale. Små porte fryser på 2-3 sekunder. Ubådsporte på tykke dele kan have brug for 8-10 sekunder. Utilstrækkelig pakketid viser sig som synkemærker over ribben og knager.
Fejlfinding af almindelige defekter
Korte skud
Korte skud betyder, at plastik ikke nåede alle hjørner af hulrummet. Tjek, at skudstørrelsen overstiger delvægten plus løberens vægt med mindst 10-15 %. Kontroller, at ventilationsåbningerne ikke er blokeret af rester eller blitz. Øg indsprøjtningshastigheden eller pakningstrykket, hvis cylinderens kapacitet tjekkes ud.
Blitz
Blink rundt om skillelinjen peger på enten utilstrækkelig klemmetonnage eller slidte formoverflader, der ikke længere tætner ordentligt. En hurtig test: Kør en række skud, mens du trinvist reducerer klemkraften, indtil blinket vises, og indstil derefter tonnage 15 % over denne tærskel.
Brændmærker
Brændmærker nær enden af påfyldningen indikerer, at indespærret luft antændes under kompression. Dieseleffekt, kalder de gamle-timere det. Tilføj ventilationskanaler, hvor der opstår forbrændinger, eller sænk injektionshastigheden for at give luften tid til at slippe ud gennem eksisterende ventilationsåbninger.
Svejselinjer
Der dannes svejselinjer, hvor flowfronter mødes. De er strukturelt svage og nogle gange synlige på kosmetiske overflader. Justering af portplacering eller tilføjelse af overløbsbrønde kan skubbe svejselinjer til ikke-kritiske områder. Højere smeltetemperatur forbedrer svejselinjens styrke ved at tillade bedre molekylær sammenfiltring før frysning.
Hvor disse maskiner ender
Automotive bruger den største andel af sprøjtestøbningskapaciteten globalt. En enkelt bil indeholder 30-40 kg sprøjtestøbte dele - kofangerpaneler, instrumentpaneler, dørhåndtag, spejlhuse, hundredvis af clips og fastgørelsesanordninger.
Elektronikhuse skubber snævre tolerancer og tynde vægge. Telefonetuier, skal til bærbare computere og fjernbetjeninger kræver kosmetiske overflader fri for vask, strømningsledninger eller portrester. Støbning af medicinsk udstyr tilføjer materialesporbarhed og krav til renrum ud over dimensionspræcision.
Emballagen kører med høje-kavitationsforme ved blærer i cyklustider. Lukkeforme med 96 eller 128 hulrum, der cykler hvert 4-5 sekund, har brug for maskiner, der er bygget til vedvarende højhastighedsdrift.
Mindre operationer finder fast arbejde i specialstøbning til nicheapplikationer. Vi ser en konsekvent efterspørgsel fra virksomheder, der producerer RFID fjernbetjeningshuse og adgangskontrolkomponenter-disse dele har brug for præcise hulrumsdimensioner for at placere antennespoler og transponderchips korrekt. Husdyridentifikation præsenterer et andet specialsegment; RFID-øremærkeleverandører kræver overstøbningsevne for at indkapsle elektronik i en enkelt vejrbestandig skal. Credential-producenter, der køber RFID-kortproduktion, ser efter forme, der er komfortable med tynde-vægindsatser og sekundære monteringsoperationer.
Praktiske overvejelser for produktion
Maskintimepriser varierer voldsomt baseret på tonnage og marked. En 150-tons maskine i en konkurrencepræget region koster måske 25-35 dollars i timen inklusive operatør. Større tonnage kræver højere rater, selvom effektivitetsgevinster nogle gange opvejer præmien.
Energiomkostninger betyder mere, end mange butikker er klar over. En 500-tons hydraulisk maskine, der kører tre skift, trækker 40-50 kW i gennemsnit over hele cyklussen. Servo-hydrauliske eftermonteringer betaler sig tilbage på 18-24 måneder til nuværende elpriser på de fleste markeder.
Vedligeholdelse af forme påvirker direkte delens kvalitet og maskinens oppetid. Planlagt rengøring af ventilationsåbninger, inspektion af kernestifter og verifikation af kølekanalflow bør ske med definerede skudintervaller. Reaktiv vedligeholdelse efter kvalitetsfejl koster langt mere end forebyggende programmer.
Materialehåndtering fortjener opmærksomhed proportional med harpiksfølsomhed. Nylon, PET og polycarbonat skal tørres til specifikke fugtniveauer eller hydrolytisk nedbrydning ødelægger mekaniske egenskaber. Transportsystemer bør undgå metalforurening, der beskadiger skrue- og cylinderoverflader.
Automatiseringstilføjelser-fjernelse af robotdele, automatisk indlæsning af skær, synsinspektion-giver mening i mængder, hvor arbejdsbesparelser overstiger omkostningerne ved leje af udstyr. Skræddersyet arbejde med lavt-volumen retfærdiggør sjældent fuld automatisering, selvom simple sprøjteplukkere forbedrer cykluskonsistensen ved at fjerne operatørvariabiliteten fra åbningstiden for formen.
